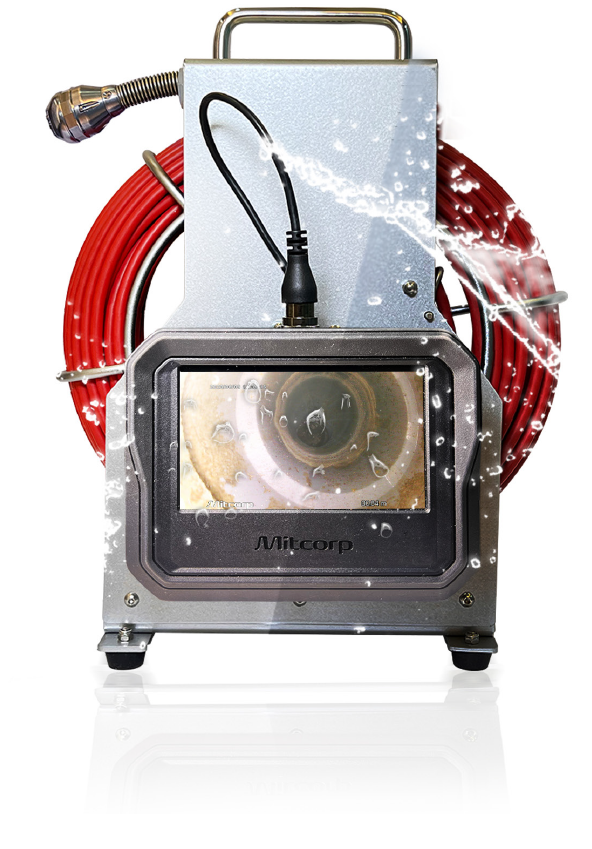

JX5系列-HD管道內視鏡
商品簡述：
- 銳利、清晰、明亮的HD高畫質影像
- 配備USB-C充電和數據共享功能
- 支援HDMI輸出
- 影像比較功能
- 鏡像/旋轉/負像調整
- 照片註釋/浮水印功能
- 設計可承受高達 1 公尺的跌落
- 顯示器防水等級IP54 (防潑水)
- 支援USB轉電腦操作
- 具有計算米數功能
- 台灣製造，高耐用性
檔案下載
-
5” 觸控螢幕 800x480 pixels
配備 5 吋觸控螢幕，為檢查員提供卓越的影像品質
配合HD鏡頭管道檢測應用
便攜式設計 作業攜帶都便利
鏡頭配備防水等級IPX7與高亮度LED
鏡頭外型加強圓弧設計，管內過彎更順
便攜式設計 攜帶更簡潔
具有計算米數功能
畫面比較功能
將儲存的影像（目標缺陷或標準樣本）與分割畫面上的即時視圖進行比較
影像標註功能
在TAG下提供自訂建置照片/影片儲存資料夾
主機介紹
完整的包裝和標準配件
手提箱、變壓器、USB傳輸線、HDMI傳輸線、Micro SD card
50mm鋁置中球 (選配)、100mm置中刷 (選配)、150mm置中刷 (選配)
應用範圍
•飛機渦輪機•機身檢查•軸承和齒輪箱•化學加工•熱電聯產設備•腐蝕•電機•PC泵•電子組件•熱交換器和鍋爐•重型設備維護•HVAC和機械•陸基渦輪機•大型柴油引擎•金屬鑄件 •軍事/排爆/執法 •採礦和勘探維護 •核電 •石油和天然氣維護 •造紙廠 •發電 •泵和閥門 •發動機 •煉油廠 •風力渦輪機 •排水/下水道/管道 •難以清理-到達場所•無損檢測
Main Customers
-
JX5-28 規格 鏡頭直徑 28mm 鏡頭方向 0° Front View 鏡頭解析度 1920 x 1080 焦距 D.O.F. 10 mm ~ ∞ 視野角度 F.O.V. 150° 照片解析度 1920 x 1080 影片解析度 1920 x 1080 燈光 前置 LED 可調光 纜線材質 纖維強化塑料 纜線長度 30m 防水等級 纜線 IP67 顯示螢幕 5” 觸控螢幕 螢幕觸析度 800x480 放大功能 有 語言 支援 28 種語言 軟體功能 快照、錄音、相簿、設定、亮度、LED方向、鏡像、旋轉影像、底片、全螢幕、放大/縮小、電源按鈕、LED指示燈、儀表重位 照片影片 規格 JPEG / MP4 資料儲存 Micro SD up to 64GB 資料傳輸 USB-C 保存溫度 0℃~40℃ 工作溫度 0℃~50℃ 工作續航力 ≥4h 電源 DC5V, 3A 主機 重量與尺寸 705g, Size: 161.93 x 127.93 x 46 mm 相容性 可互換的監視器和不同直徑的管子 手提箱 鋁製手提箱（內含 EVA 泡棉） 標準配件 DC充電器 、USB 線、HDMI 線、Micro SD 卡 -
型 號 鏡頭直徑 鏡頭解析度 探測管長度 探測管材質 計碼器 JX5-2830M Ø 28mm 1920x1080 30M 玻璃纖維 有 -
Q: 如果鏡頭、線、線架壞掉了，可以維修或單獨換新的嗎?
A: 可以，我們會先評估損壞程度是否可以維修，若不能維修則可直接購買新品替換。
Q: 這個型號的鏡頭有再小一點的嗎?
A: 沒有
Q: 這個型號的纜線有再長一點的嗎?
A: 沒有
Q: 28mm的鏡頭如果要過管子的90度彎道，需要多大的管徑?
A: 28mm鏡頭可輕鬆穿過兩個90°管道彎頭外徑40mm管道。
-
