CF系列10"HD360° 3D測量內視鏡
商品簡述：
- 3D量測觸控螢幕
- 10.1" 高清 IPS 液晶顯示器
- 耐磨鎢編織探針
- 360°全擺動關節探針，每邊最大角度 190°
- 螢幕解析度 1920 x 1200
- 快照及錄影
- Super Bright 80000 Lux LED 亮度調節
- 可分開探針及顯示器
檔案下載
-
特徵介紹
測量功能
智能軟體
攜帶便利設計
探測管系統
立體測量如何工作？
指向同一個目標，立體雙鏡頭系統可以看到目標在左右鏡頭上的位置發生了細微的變化。 視差使我們能夠從對像中獲取每個像素的 X、Y 和 Z 位置，以計算長度、面積和深度。
測量功能 (觸控式螢幕)
兩點之間的距離
多點圓周量測
點對平面深度
3D高精度快速全面掃描
3D物理掃描圖 / 垂直深度掃描圖
輪廓掃描圖 / 3D坐標掃描
CF系列高精度快速全局掃描3D圖
所有測量功能的演示
焦距 10mm~20mm 時最佳精度 >95%
基本測量操作演示
子母畫面 (動態與靜態畫面比對)
1920*1200 HD 影像畫面
智能檢測
智能操作系統
圖像調整：分辨率選項
相機參數設置：亮度/對比度/伽馬/射線/飽和度/銳度
圖像效果：自動平衡/負片/鏡像或旋轉/圖像凍結
註釋文字：註釋/自由繪圖/標記
圖片標註與繪圖
報告生成

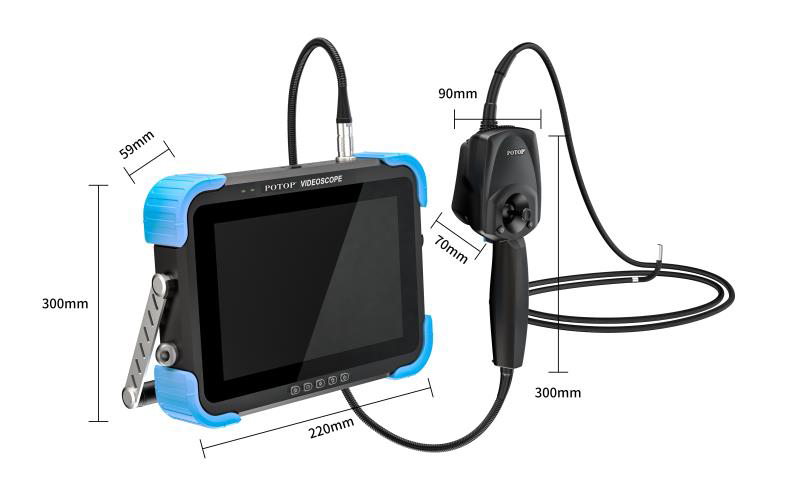

尺寸
包裝盒
CF系列視頻內視鏡被廣泛應用於許多領域，如汽車製造、警察安全檢查、航空等領域、製藥機械設備、無損檢測、防爆檢測等。 -
CF 10.1 系列
型號 CF10-39 CF10-60 鏡頭直徑 3.9mm 6.0mm 觀看方向 0°前視 / 90°側視 焦距 5~50mm 10~100mm 廣角角度 120° 圖片畫素 640*480 1280*720 影片畫素 640*480 1280*720 擺動角度 360° 全方向 燈光照度 20000 Lux 80000 Lux 探針材質 超耐磨合金 探針長度 1M~3M 彎曲角度 150° / 120°(CF10-39034) 150° / 120°(CF10-60034) 耐久性保護裝置 主機與探測管之間的緩衝保護裝置 螢幕 10.1” IPS 觸控螢幕 顯示分辨率 1920*1200 工作溫度 -20℃ to 60℃ 變焦功能 圖像 8X 語言 英語/法語/德語/西班牙語/日語/繁體中文/簡體中文/俄語/韓語 軟體升級 可通過 SD 卡和 USB 存儲介質進行現場升級 3D 測量 點對點、點對面、點對面深度/多點周長測量，局部縮放窗口功能（3倍校準），測量數據列表 圖像調整 圖像調整：分辨率選項/1:1/全屏
相機參數設置：亮度/對比度/伽馬/射線/飽和度/銳度
圖像效果：自動平衡/負片/鏡像或旋轉/圖像凍結/兩張照片比對/子母畫面/前視和側視同時顯示/雙攝像頭圖像
註釋文字：註釋/自由繪圖/標記白平衡 自動 圖片標註 印章（默認/自定義）、塗鴉、文字輸入 圖像放大/縮小 3倍 外殼材質 防摔工程合金材料 圖像/視頻格式 JPG / MP4 數據端口 Micro USB×2 / mini HDMI×1 / SD slot×1 / Air plug×1 儲存溫度 -23℃~63℃ 工作溫度 Hostr -15℃~50℃，0℃以下時，顯示器需要預熱
攝像頭 -25 ℃ ~80 ℃ 0°C 以下時，請減少探測頭插拔工作時間 2.5h 電池容量 3000mA/3.7V ×4 充電 DC12V，最大電流：1A2.5A 重量和尺寸 2.65≤kg（含電池） ， 300×220×59mm 兼容性 手把可更換；搭配多種功能配件 手提箱尺寸 360×360×100mm
-
型號 鏡頭直徑 長度 關節 解析度 照明 彎曲角度 選配 CF10-39014 Ø3.9mm 1.5M 360 °（4Way） 300,000 20000Lx 150 °
側向鏡頭CF10-39024 Ø3.9mm 2M 360 °（4Way） 300,000 20000Lx 150 ° CF10-39034 Ø3.9mm 3M 360 °（4Way） 300,000 20000Lx 120 ° CF10-60014 Ø6mm 1.5M 360 °（4Way） 1MP 80000Lx 150 ° CF10-60024 Ø6mm 2M 360 °（4Way） 1MP 80000Lx 150 ° CF10-60034 Ø6mm 3M 360 °（4Way） 1MP 80000Lx 120 °
-
介紹特徵介紹
測量功能
智能軟體
攜帶便利設計
探測管系統
立體測量如何工作？
指向同一個目標，立體雙鏡頭系統可以看到目標在左右鏡頭上的位置發生了細微的變化。 視差使我們能夠從對像中獲取每個像素的 X、Y 和 Z 位置，以計算長度、面積和深度。
測量功能 (觸控式螢幕)
兩點之間的距離
多點圓周量測
點對平面深度
3D高精度快速全面掃描
3D物理掃描圖 / 垂直深度掃描圖
輪廓掃描圖 / 3D坐標掃描
CF系列高精度快速全局掃描3D圖
所有測量功能的演示
焦距 10mm~20mm 時最佳精度 >95%
基本測量操作演示
子母畫面 (動態與靜態畫面比對)
1920*1200 HD 影像畫面
智能檢測
智能操作系統
圖像調整：分辨率選項
相機參數設置：亮度/對比度/伽馬/射線/飽和度/銳度
圖像效果：自動平衡/負片/鏡像或旋轉/圖像凍結
註釋文字：註釋/自由繪圖/標記
圖片標註與繪圖
報告生成
尺寸
包裝盒
CF系列視頻內視鏡被廣泛應用於許多領域，如汽車製造、警察安全檢查、航空等領域、製藥機械設備、無損檢測、防爆檢測等。 -
產品規格CF 10.1 系列
型號 CF10-39 CF10-60 鏡頭直徑 3.9mm 6.0mm 觀看方向 0°前視 / 90°側視 焦距 5~50mm 10~100mm 廣角角度 120° 圖片畫素 640*480 1280*720 影片畫素 640*480 1280*720 擺動角度 360° 全方向 燈光照度 20000 Lux 80000 Lux 探針材質 超耐磨合金 探針長度 1M~3M 彎曲角度 150° / 120°(CF10-39034) 150° / 120°(CF10-60034) 耐久性保護裝置 主機與探測管之間的緩衝保護裝置 螢幕 10.1” IPS 觸控螢幕 顯示分辨率 1920*1200 工作溫度 -20℃ to 60℃ 變焦功能 圖像 8X 語言 英語/法語/德語/西班牙語/日語/繁體中文/簡體中文/俄語/韓語 軟體升級 可通過 SD 卡和 USB 存儲介質進行現場升級 3D 測量 點對點、點對面、點對面深度/多點周長測量，局部縮放窗口功能（3倍校準），測量數據列表 圖像調整 圖像調整：分辨率選項/1:1/全屏
相機參數設置：亮度/對比度/伽馬/射線/飽和度/銳度
圖像效果：自動平衡/負片/鏡像或旋轉/圖像凍結/兩張照片比對/子母畫面/前視和側視同時顯示/雙攝像頭圖像
註釋文字：註釋/自由繪圖/標記白平衡 自動 圖片標註 印章（默認/自定義）、塗鴉、文字輸入 圖像放大/縮小 3倍 外殼材質 防摔工程合金材料 圖像/視頻格式 JPG / MP4 數據端口 Micro USB×2 / mini HDMI×1 / SD slot×1 / Air plug×1 儲存溫度 -23℃~63℃ 工作溫度 Hostr -15℃~50℃，0℃以下時，顯示器需要預熱
攝像頭 -25 ℃ ~80 ℃ 0°C 以下時，請減少探測頭插拔工作時間 2.5h 電池容量 3000mA/3.7V ×4 充電 DC12V，最大電流：1A2.5A 重量和尺寸 2.65≤kg（含電池） ， 300×220×59mm 兼容性 手把可更換；搭配多種功能配件 手提箱尺寸 360×360×100mm
-
系列型號
型號 鏡頭直徑 長度 關節 解析度 照明 彎曲角度 選配 CF10-39014 Ø3.9mm 1.5M 360 °（4Way） 300,000 20000Lx 150 °
側向鏡頭CF10-39024 Ø3.9mm 2M 360 °（4Way） 300,000 20000Lx 150 ° CF10-39034 Ø3.9mm 3M 360 °（4Way） 300,000 20000Lx 120 ° CF10-60014 Ø6mm 1.5M 360 °（4Way） 1MP 80000Lx 150 ° CF10-60024 Ø6mm 2M 360 °（4Way） 1MP 80000Lx 150 ° CF10-60034 Ø6mm 3M 360 °（4Way） 1MP 80000Lx 120 °
