J系列-管道內視鏡
商品簡述：
- 鏡頭直徑28mm，適用於一吋半(內徑40mm)以上口徑管道
- 30米硬線, 鏡頭可拆解可替換
- 有計米功能

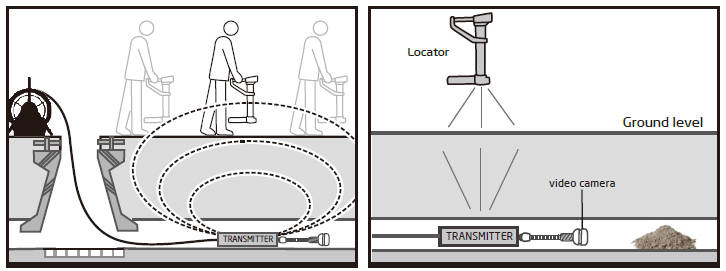

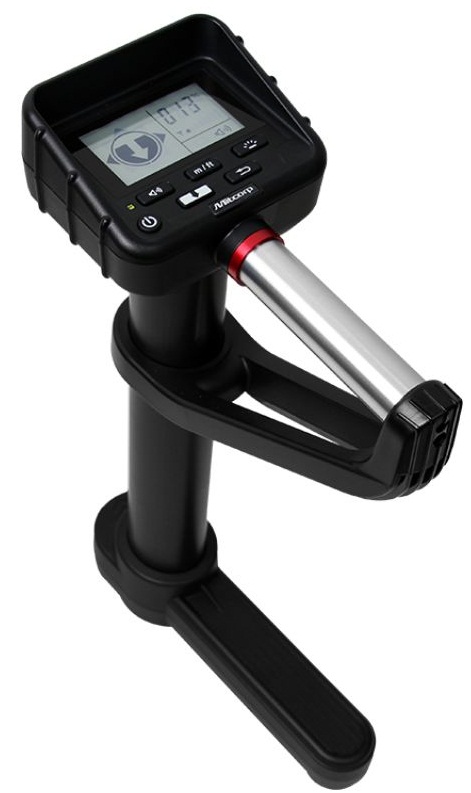

- 512Hz發射器與接收器可加購
- 50mm置中金屬球可加購
- 纜線折損，可剪短重接端子
- 台灣製造，好品質、更耐用
-
J系列管道內視鏡
可搭配3.5" 與 7" 螢幕 標配100mm置中刷
150mm置中刷(選配) 50mm金屬置中球(選配)
計碼功能

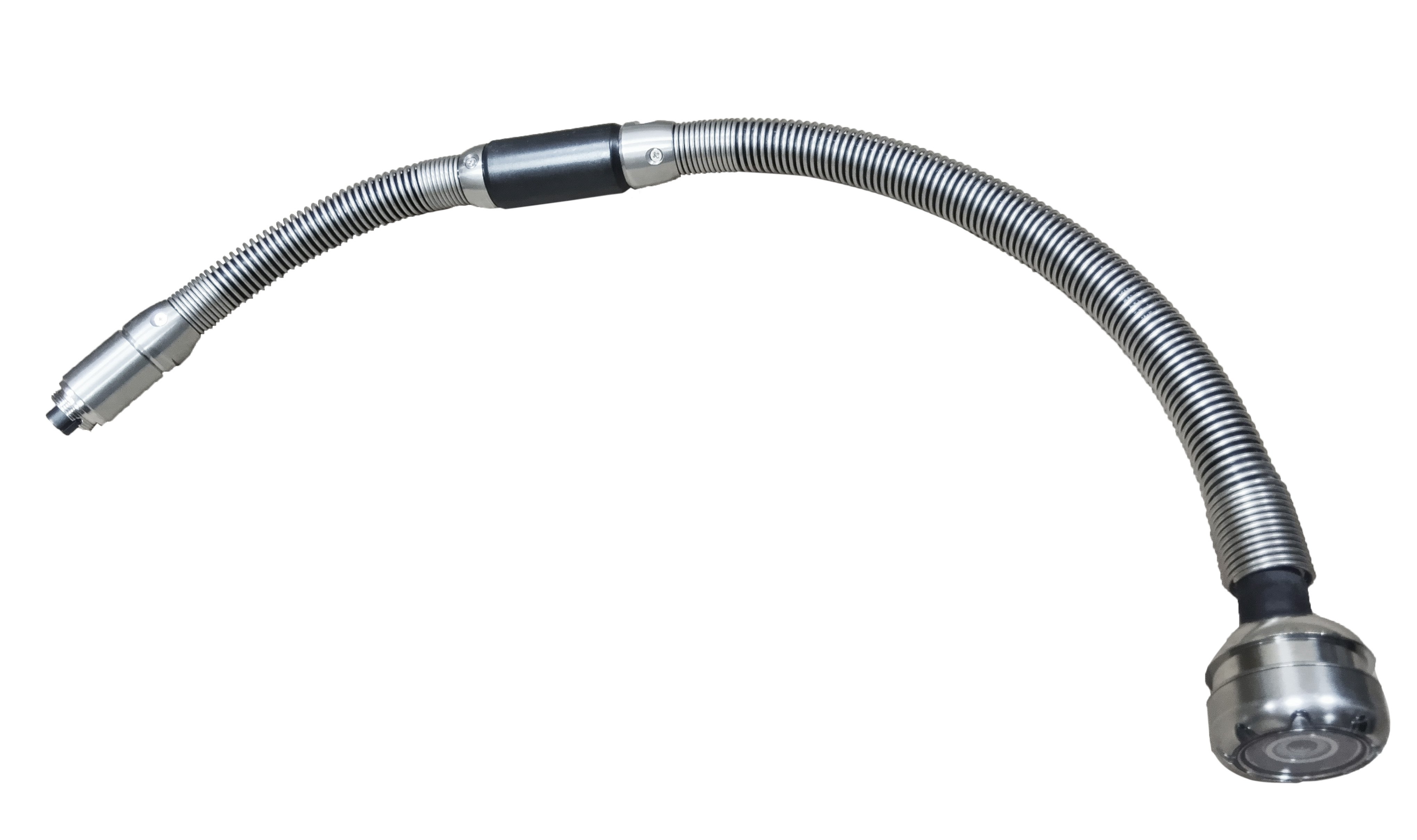

攝影鏡頭可拆換ø28mm鏡頭搭配長度30m紅色管線
JK系列管道內視鏡使用實錄，感謝嘉昱水刀油漆提供現場影片
Sample Images
包裝
大手提箱(選配) / 標準紙箱包裝
應用案例
水管、工業及建築、供熱及空調、建築服務、工程、管道、搜救應用、軍事
房屋管道檢查
探頭可輕鬆穿過兩個90°管道彎頭
外徑40mm管道
-
規 格 鏡頭直徑 Ø 28 mm 解析度 640 X 480 ( VGA ) 視野範圍 120° 焦距 10 mm ~ ∞ 光源 8 顆高亮度 LED (3000 lux) 鏡頭材質 不銹鋼金屬 探測管直徑 Ø 6.0 mm 探測管材質 玻璃纖維 探測管長度 10 M 30 M 可拆換鏡頭 不可拆換 可拆式鏡頭 計碼器 無 有 (外掛式) 靈活度 能連續過約 2 個 90° 彎管轉接 工作溫度 -10°C ~ 60°C 防水等級 IP68 (鏡頭) 適用管徑 Ø 40mm (含) 以上管道 -
JK 防水主機
‧ 7吋顯示螢幕 ( 800*480 )
‧ 拍照 / 影像錄製 ( 640*480)
‧ 鏡頭亮度調整
‧ 影像鏡射 / 畫面旋轉
‧ 5X 數位放大( 1.5X / 2.0X / 5.0X )
‧ USB 連接電腦讀取
‧ Live View Software to PC
‧ 待機續航力約 6 小時
‧ 1 米防摔測試
‧ 防水防塵等級 IP65
JF 基本型主機
‧ 3.5吋顯示螢幕 ( 320*240 )
‧ 拍照 / 影像錄製 ( 640*480)
‧ 鏡頭亮度調整
‧ 2X 數位放大 & 影像鏡射
‧ USB 連接電腦讀取
-
型 號 鏡頭直徑 解析度 探測管長度 探測管材質 計碼器 主機種類 JKS-2830M Ø 28mm 640x480 30M 玻璃纖維 有 7 吋高畫質螢幕 JGS-2810 Ø 28mm 640x480 10M 玻璃纖維 無 3.5 吋螢幕 JGS-2830M Ø 28mm 640x480 30M 玻璃纖維 有 3.5 吋螢幕 -
置中金屬球
Ø50mm金屬球，適用於兩吋左右管徑能有效過彎與順利通過管壁厚度
並能將畫面置中
置中毛刷
Ø100mm / Ø150mm 毛刷，能將畫面置中以外，同時也能去除管壁上髒汙
置中軌道車
Ø150mm ~ Ø300mm 伸縮金屬軌道車，用於大口徑管道能將畫面置中已達到最好的檢測角度
-
Q: 如果鏡頭、線、線架壞掉了，可以維修或單獨換新的嗎?
A: 可以，我們會先評估損壞程度是否可以維修，若不能維修則可直接購買新品替換。

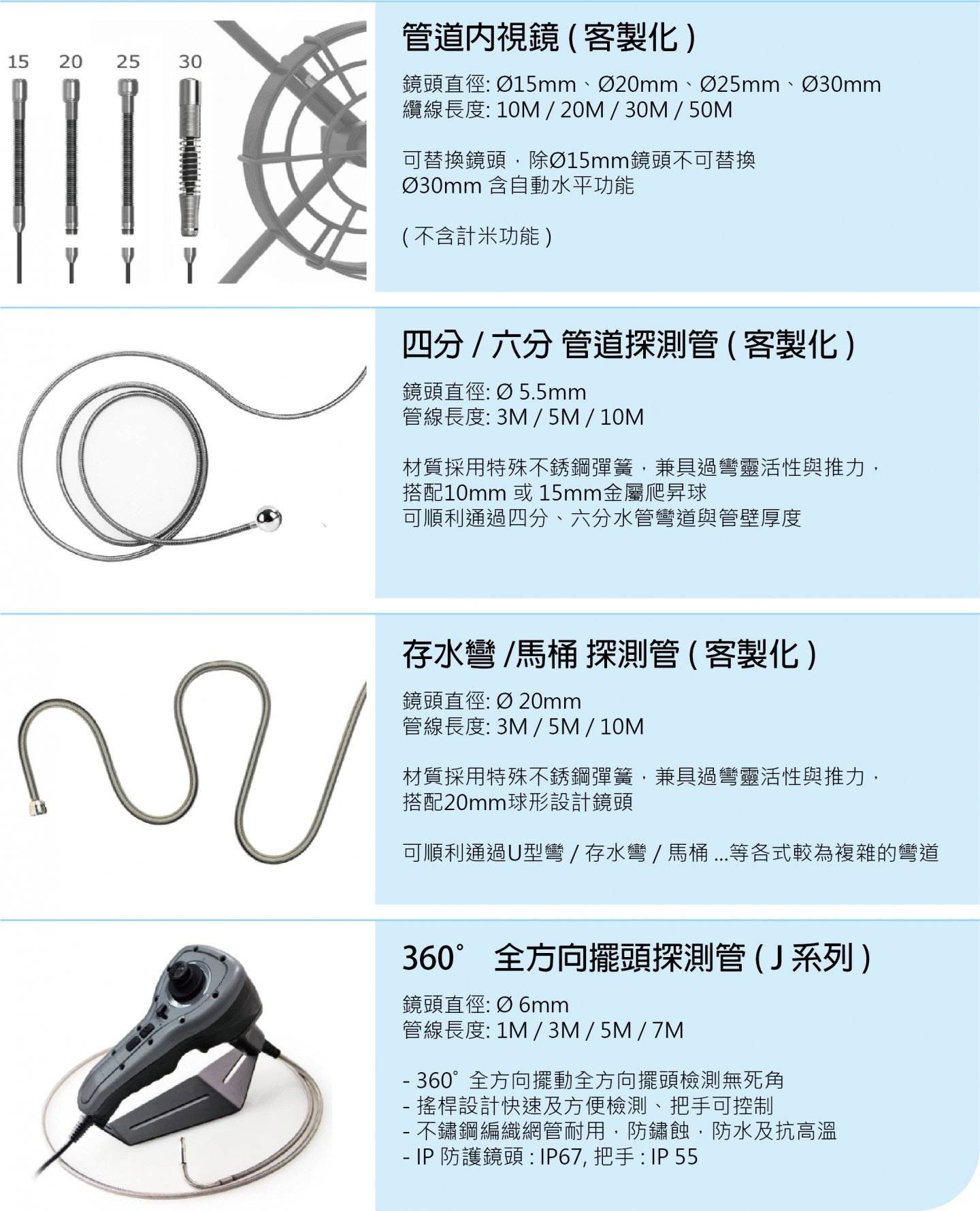

Q: 這個型號的鏡頭有再小一點的嗎?
A: 有，但要另外客製，除了主機可以共用，其它都要換成副廠的，最小有15mm的鏡頭。
Q: 這個型號的纜線有再長一點的嗎?
A: 有，但要另外客製，除了主機可以共用，其它都要換成副廠的，最長有60米的纜線。
Q: 28mm的鏡頭如果要過管子的90度彎道，需要多大的管徑?
A: 28mm鏡頭可輕鬆穿過兩個90°管道彎頭外徑40mm管道。
Q: 這個型號可以加裝訊號發射器嗎?
A: 可另外選購發射器與接收器。
Q: 有整套可以收納的手提箱嗎?
A: 有，可另外選購塑膠手提箱。
-
產品簡介
J系列管道內視鏡
可搭配3.5" 與 7" 螢幕 標配100mm置中刷
150mm置中刷(選配) 50mm金屬置中球(選配)
計碼功能
攝影鏡頭可拆換ø28mm鏡頭搭配長度30m紅色管線
JK系列管道內視鏡使用實錄，感謝嘉昱水刀油漆提供現場影片
Sample Images包裝
大手提箱(選配) / 標準紙箱包裝
應用案例
水管、工業及建築、供熱及空調、建築服務、工程、管道、搜救應用、軍事
房屋管道檢查
探頭可輕鬆穿過兩個90°管道彎頭
外徑40mm管道
-
產品規格
規 格 鏡頭直徑 Ø 28 mm 解析度 640 X 480 ( VGA ) 視野範圍 120° 焦距 10 mm ~ ∞ 光源 8 顆高亮度 LED (3000 lux) 鏡頭材質 不銹鋼金屬 探測管直徑 Ø 6.0 mm 探測管材質 玻璃纖維 探測管長度 10 M 30 M 可拆換鏡頭 不可拆換 可拆式鏡頭 計碼器 無 有 (外掛式) 靈活度 能連續過約 2 個 90° 彎管轉接 工作溫度 -10°C ~ 60°C 防水等級 IP68 (鏡頭) 適用管徑 Ø 40mm (含) 以上管道 -
可搭配主機
-
系列型號
型 號 鏡頭直徑 解析度 探測管長度 探測管材質 計碼器 主機種類 JKS-2830M Ø 28mm 640x480 30M 玻璃纖維 有 7 吋高畫質螢幕 JGS-2810 Ø 28mm 640x480 10M 玻璃纖維 無 3.5 吋螢幕 JGS-2830M Ø 28mm 640x480 30M 玻璃纖維 有 3.5 吋螢幕 -
選購配件
置中金屬球
Ø50mm金屬球，適用於兩吋左右管徑能有效過彎與順利通過管壁厚度
並能將畫面置中
置中毛刷
Ø100mm / Ø150mm 毛刷，能將畫面置中以外，同時也能去除管壁上髒汙
置中軌道車
Ø150mm ~ Ø300mm 伸縮金屬軌道車，用於大口徑管道能將畫面置中已達到最好的檢測角度
-
常見問題
Q: 如果鏡頭、線、線架壞掉了，可以維修或單獨換新的嗎?
A: 可以，我們會先評估損壞程度是否可以維修，若不能維修則可直接購買新品替換。
Q: 這個型號的鏡頭有再小一點的嗎?
A: 有，但要另外客製，除了主機可以共用，其它都要換成副廠的，最小有15mm的鏡頭。
Q: 這個型號的纜線有再長一點的嗎?
A: 有，但要另外客製，除了主機可以共用，其它都要換成副廠的，最長有60米的纜線。
Q: 28mm的鏡頭如果要過管子的90度彎道，需要多大的管徑?
A: 28mm鏡頭可輕鬆穿過兩個90°管道彎頭外徑40mm管道。
Q: 這個型號可以加裝訊號發射器嗎?
A: 可另外選購發射器與接收器。
Q: 有整套可以收納的手提箱嗎?
A: 有，可另外選購塑膠手提箱。
